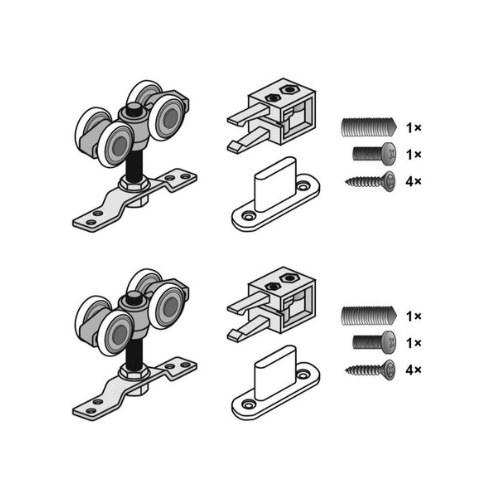

Felső megvezetésű tolóajtó vasalat 50 kg-nál könnyebb tolóajtókhoz. A görgőket az ajtólap felső élére kell felcsavarni a szerelési rajz szerint. Alsó megvezetés műanyag csappal két oldalról, vagy az ajtó aljára készített nútban. A szett tartalmazza a szereléshez szükséges elemeket: 2 görgő kocsikkal, 2 db felső pozícionáló (vagy csillapító a típustól függően), 4 db alsó megvezető csap, rögzítő csavarok. A szetthez az ajtólap szélességénél min. kétszer nagyobb felső vezetősin szükséges.
Tulajdonságai:
• a görgők csapágyazottak műanyag futófelülettel, ami garantálja a csendes és tartós működést
• 18 mm-es vastag ajtószárnytól már használható
• vasalat maximális teherbírása 50 kg

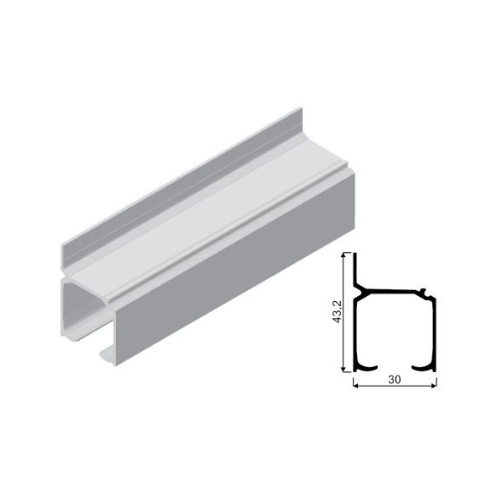

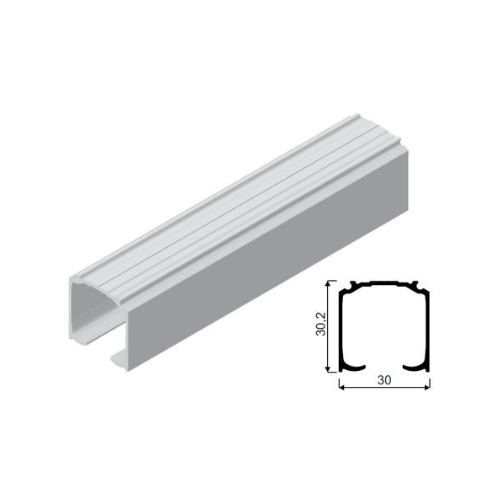

• 2 felső vezetősín változattal szerelhető :mennyezetre vagy oldalfalra, utóbbi a sin nyúlványán keresztül rögzíthető közvetlenül az oldalfalra

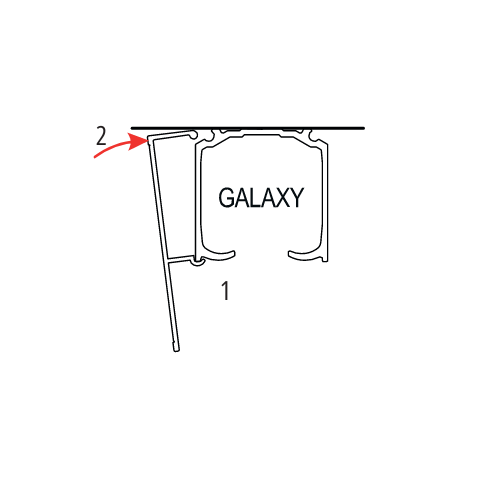

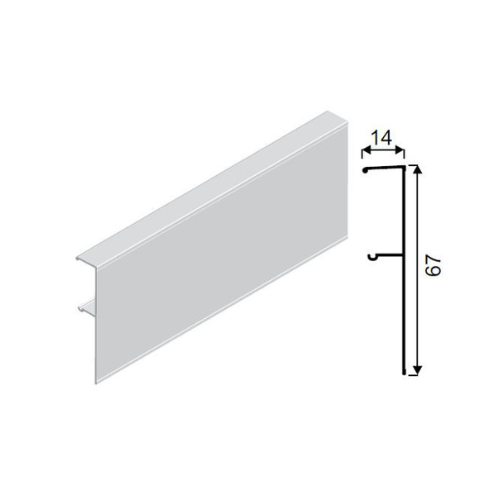

• a takaróblende (nem szükséges a működéshez) a sínen levő vájatokba rögzül, nincs szükség külön rögzítő elemekre.
Szett típusok:
- csillapítás nélküli – a görgőket tartó kocsi nyúlványa csatlakozik a pozícionálóhoz, csavarral állítható ennek a kapcsolatnak az erőssége az ajtó súlyához igazítva
- 1 db csillapítóval – az ajtó a nyitás, vagy a csukás irányába egy behúzó – fékező elemmel pozícionálódik, másik irányba az alap pozícionálóval

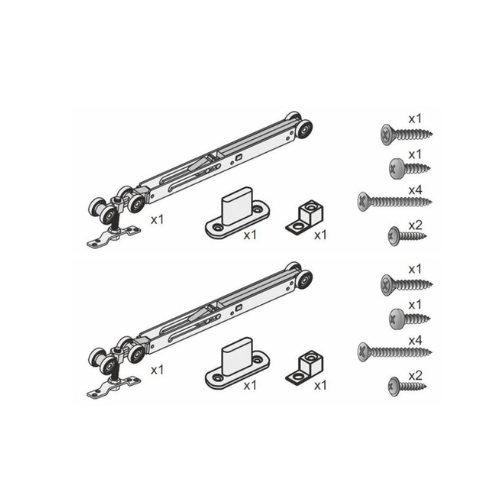

- 2 db csillapítóval – az ajtó mindkét irányába behúzó – fékezővel pozícionálódik.
- Csillapítók kiválasztásánál az alábbiakra ügyeljünk:
- a csillapítóval ellátott szett használata esetén az ajánlott minimális szárnyszélesség 800 mm, kisebb szélesség esetén a csillapító megfelelő működése nem garantált
- csillapítóval ellátott szettek csak GALAXY felső vezetéssel használhatók
- Az ajtó súlya lehetőség szerint ~40-50 kg legyen, a túl könnyű ajtóhoz erős a fék, nyitásnál és zárásnál is nehezen működhet. Ebben az esetben a csillapítás nélküli görgőt válasszuk.
Alsó vezető tüske ideális esetben az ajtólap aljára mart nútban fut. Ha az ajtólap bútorlapból van, célszerű a nútba alu “U” profilt tenni az akadálytalan működéshez (pl. a C10-es profilt ), melyet külön cikkszámon, itt is meg tud rendelni.
A rendszer alkatrészei és egyéb kiegészítők külön is rendelhetők, érdeklődjön elérhetőségeink bármelyikén, és szívesen állunk rendelkezésére.
