LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg

SKU	Rendszerelemek	Price	Quantity
071162	szett 1 ajtóhoz	10.081 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
071180	adapter a kocsi oldalsó szerelésére (db)	1.126 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
071680	fék	1.444 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
070001(200cm)	sín 200 cm	7.824 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
070001(300cm)	sín 300 cm	11.731 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
070001(400cm)	sín 400 cm	15.640 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
071190(200cm)	díszléc 200 cm	11.372 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
071190(300cm)	díszléc 300 cm	17.038 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
071190(400cm)	díszléc 400 cm	22.742 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
071131	sínrögzítő falsíkban	693 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség
071134	sínrögzítő faltól elálló	693 Ft	LAGUNA Standard 100 felső függesztésű tolóajtó vasalat, teherb. 100 kg mennyiség

693 Ft – 22.742 Ft

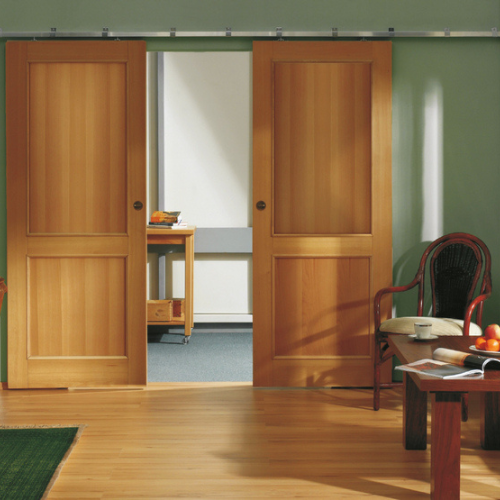

1162 Laguna standard 100 beltéri tolóajtó vasalat illusztráció 7 Introwood

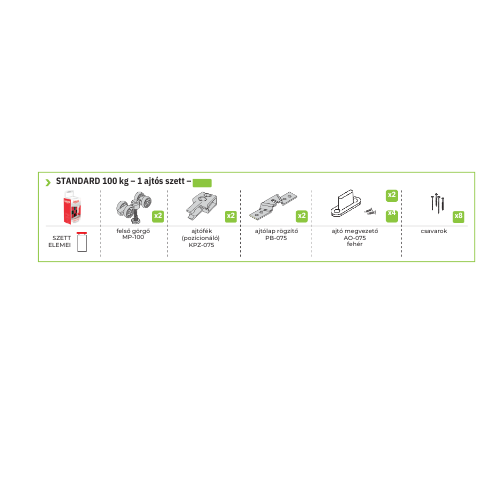

1162 Laguna Standard szett tartalmaz Introwood

Adapter görgő oldalsó szerelésére PBB-075

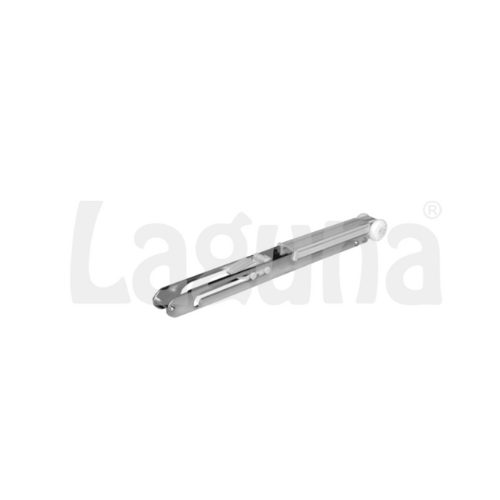

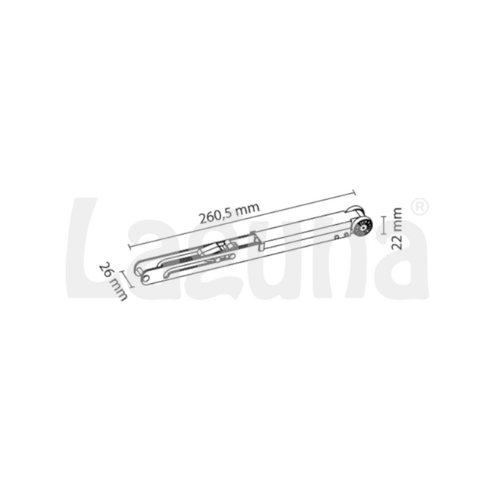

1680 Laguna Standard 100 beltéri tolóajtó fék 50 kg, fotó Introwood

1680 Laguna Standard 100 beltéri tolóajtó fék 50 kg, Introwood

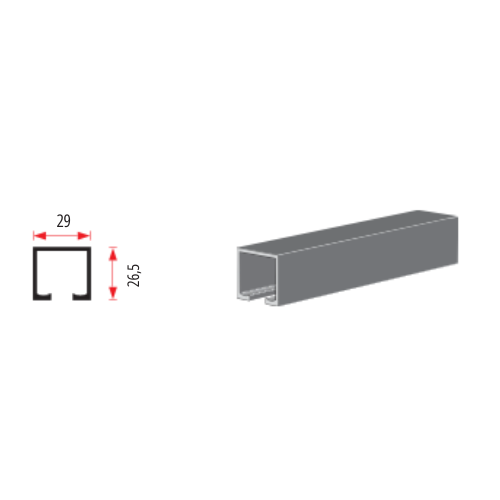

0001 Laguna Standard beltéri tolóajtó vasalat felső sín Introwood

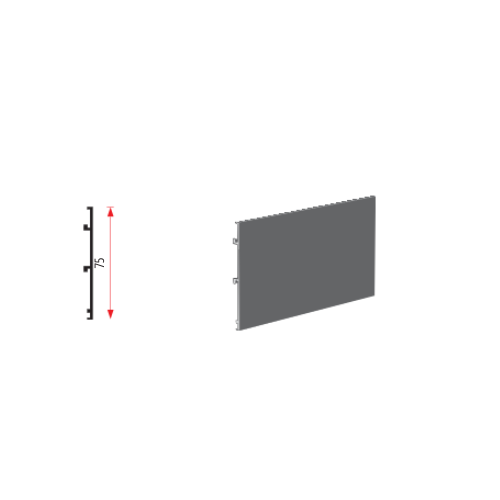

1190 Laguna Standard beltéri tolóajtó vasalat díszléc Introwood

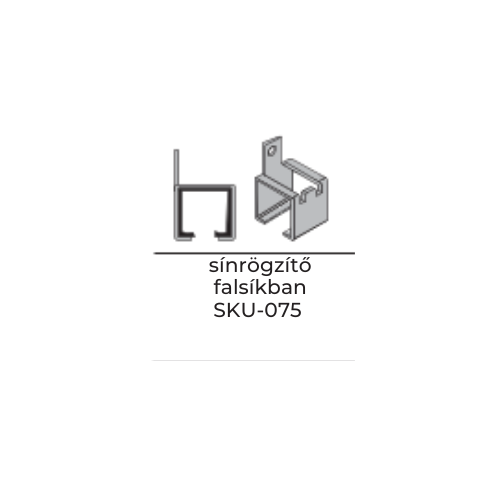

1131 Laguna Standard 100 sínrögzítő falsíkban Introwood

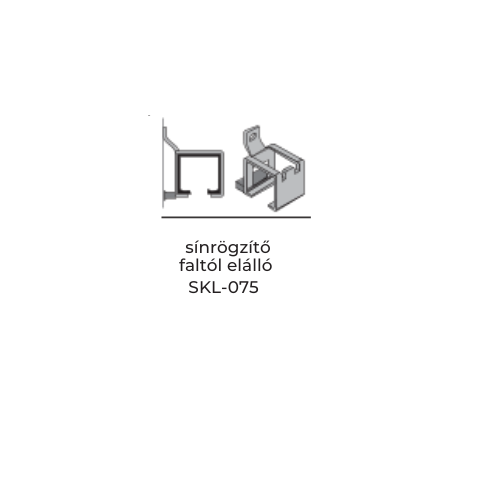

1134 Laguna Standard 100 sínrögzítő faltól elálló Introwood

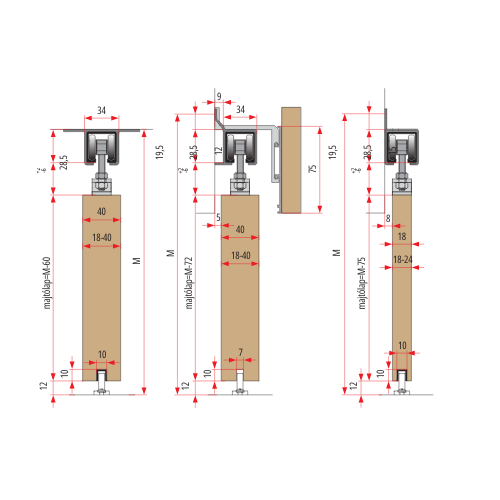

1162 Laguna Standard 100 beltéri tolóajtó vasalat szerkezeti rajz, Introwood

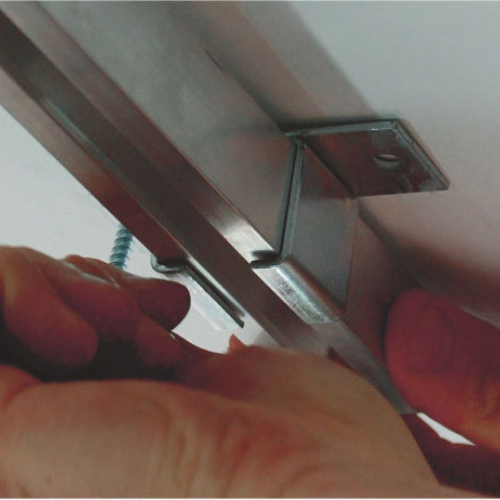

1162 Laguna standard 100 beltéri tolóajtó vasalat illusztráció 4 Introwood

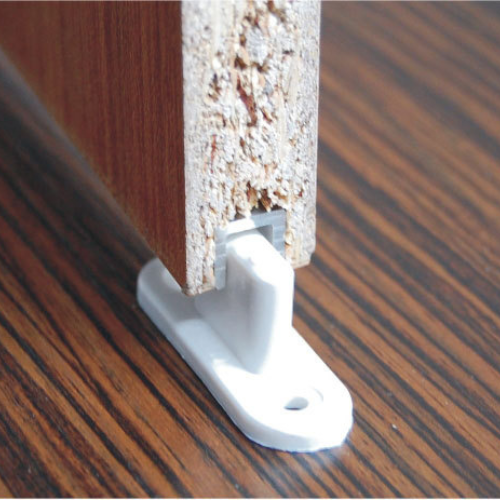

1162 Laguna standard 100 beltéri tolóajtó vasalat illusztráció 2 Introwood

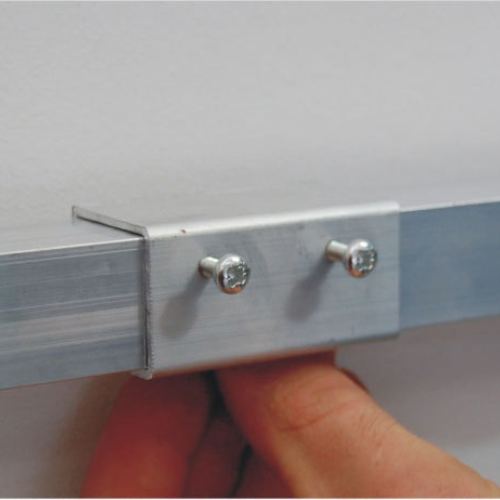

1162 Laguna standard 100 beltéri tolóajtó vasalat illusztráció 5 Introwood

1162 Laguna standard 100 beltéri tolóajtó vasalat illusztráció 6 Introwood

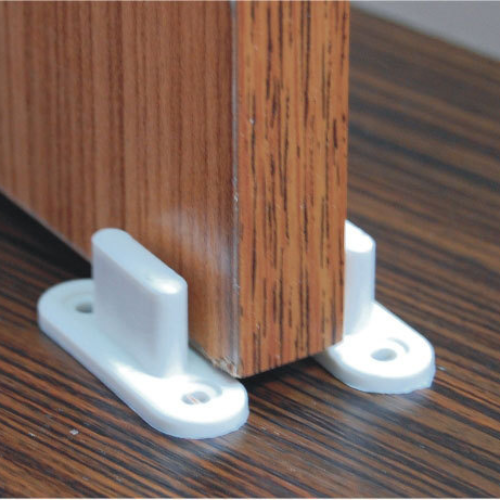

1162 Laguna standard 100 beltéri tolóajtó vasalat illusztráció, Introwood

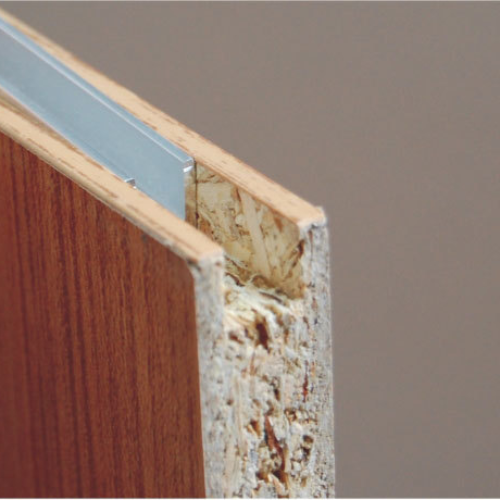

1162 Laguna standard 100 beltéri tolóajtó vasalatillusztráció 3 Introwood

Leírás

A rendszer jellemzői:

Alkalmazás: 1 és 2 szárnyú tolóajtókhoz zárt sínrendszerrel, így biztonságos és nem tud kiakadni az ajtólap.

• Magasságállítási lehetőség: +2/-6 mm
• Szerelési lehetőségek: falra, mennyezetre
• Ajtólap megmunkálás: nútolás
• Választható profil felületek: natúr alumínium (sín), eloxált alumínium (díszléc)
• Fékezés: normál ajtófékkel (50 kg)
• Kiegészítők: falra szerelhető ajtólap megvezető, fogantyúk, kefék
• Teherbírás: 100 kg

• A szett 1 ajtóhoz való alkatrészeket tartalmaz!

PBB-075 adapter: kiváltható vele a felső görgőt tartó gyári lemez ( amit az ajtólap felső élére kell csavarni), helyette oldalról rögzíthető a görgő az ajtólaphoz. Nagy súlyú vékony ajtólapoknál (pl. 16 – 18 mm vastag bútorlap, MDF) célszerű alkalmazni, ahol bizonytalan az él felöli csavarozás teherbírása. Használatával megváltozik a beépítési méret – lásd alább a szerelési rajzot! Egy ajtólaphoz 2 db szükséges – görgőnként 1-1 db.

• Alsó vezetéshez, ha az ajtólap bútorlapból van, célszerű a tüske mellett a C10-es profilt alkalmazni, melyet külön cikkszámon, itt is meg tud rendelni.

Műszaki leírás

Szerelési rajz

A rendszer alkatrészei, és egyéb kiegészítők külön is rendelhetők, érdeklődjön elérhetőségeink bármelyikén, és szívesen állunk rendelkezésére.

További információk

Tömeg	N/A
Méretek	N/A
Rendszerelemek	szett 1 ajtóhoz, fék, sín 200 cm, sín 300 cm, sín 400 cm, díszléc 200 cm, díszléc 300 cm, díszléc 400 cm, sínrögzítő falsíkban, sínrögzítő faltól elálló, adapter a kocsi oldalsó szerelésére (db)
