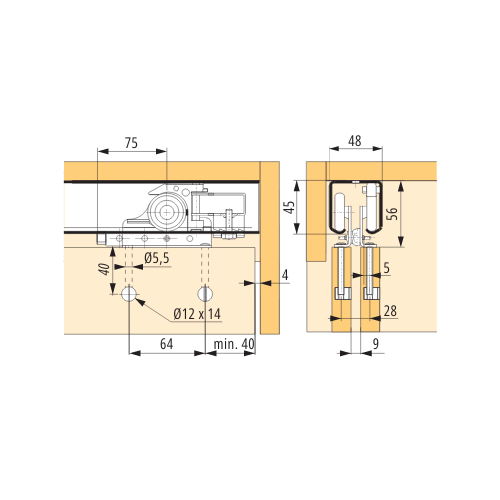

Felső vezetésű bútor tolóajtó vasalat max. 50 kg, vagy 75 kg-os és kifejezetten nagyméretű max. 2 500 mm magas x 2 000 mm széles ajtólapokhoz. A felső vezetősínbe a görgők egymással szembe fordítva akaszthatók be, így a 48 mm vezetősín szélességbe mindkét ajtólap elfér. Az ajtólapok közötti hézag 9 mm. A görgők tönkanyával rögzülnek az ajtólaphoz a nagy teherbírás biztosítása miatt. Nagyon könnyű és csendes futású szerelvény kifejezetten helytakarékos beépíthetőséggel.

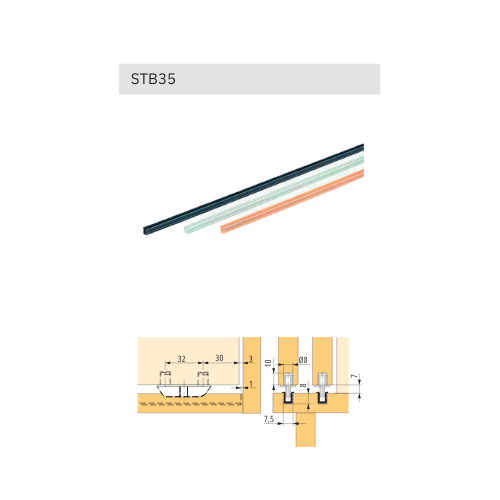

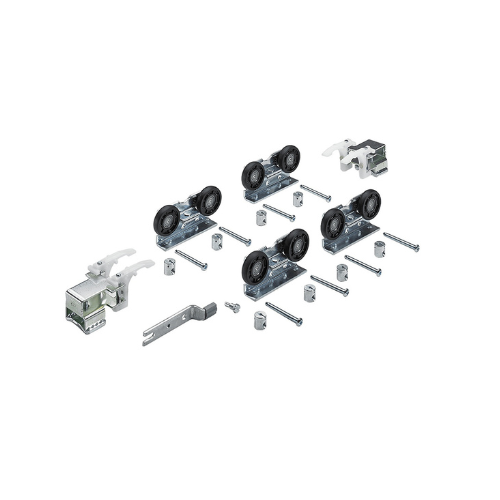

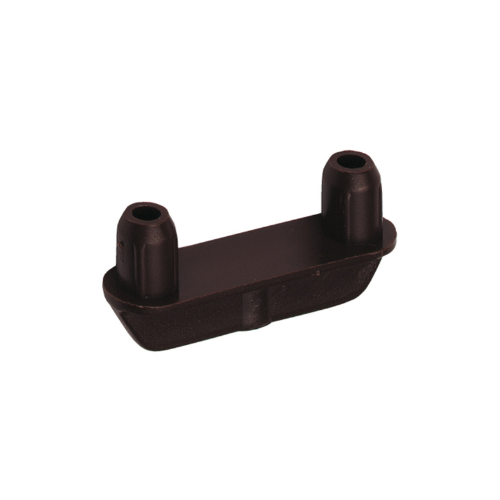

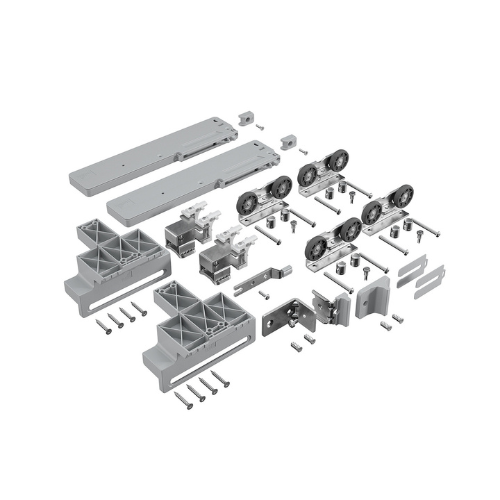

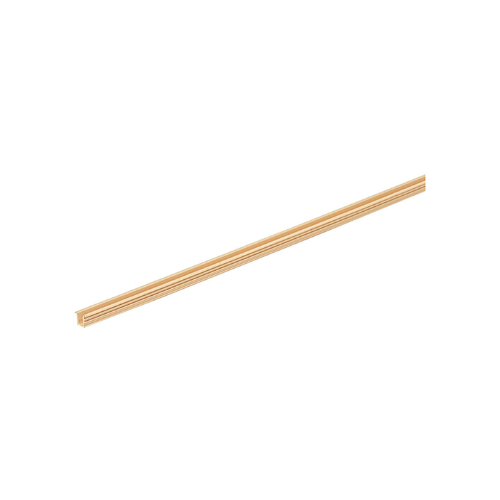

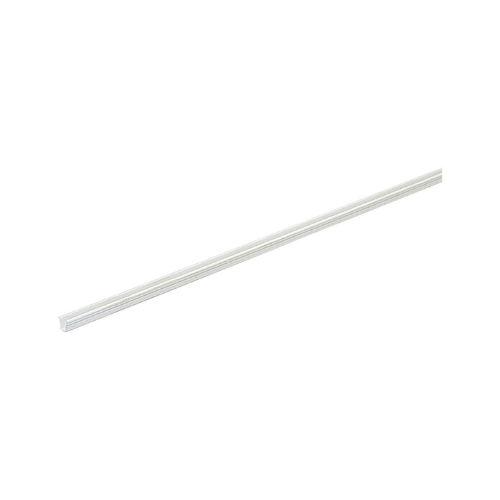

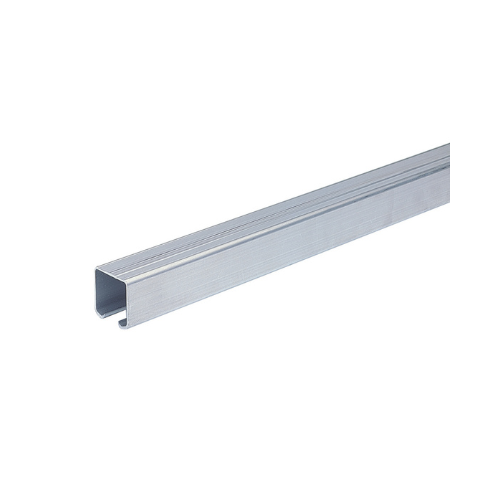

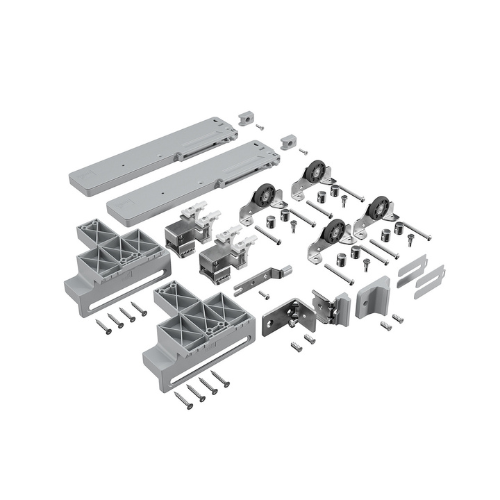

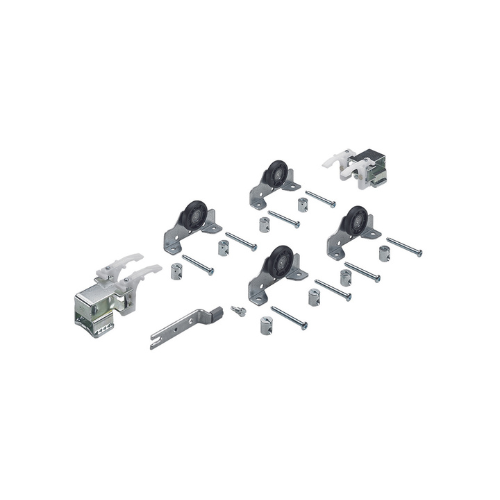

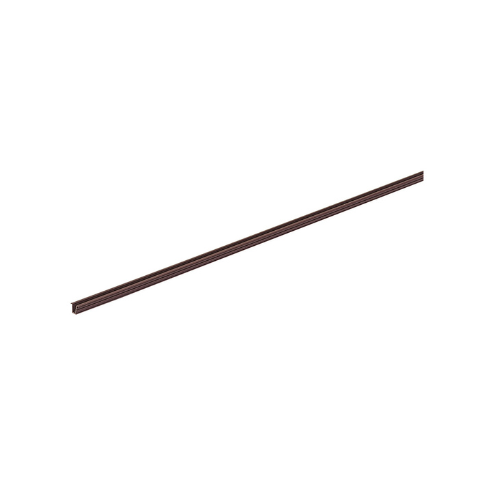

A rendszer rendelhető sima pozícionálóval vagy egy irányba csillapítottan záródó görgővel. A görgő szettek 2 db ajtó felszereléséhez szükséges összes felső szerelvényt tartalmazzák, a hozzá való felső vezetősínt a szekrény szélességének megfelelően kell rendelni. Az STB 35-ös alsó megvezetést és vezetősínt ajtónként kell kiválasztani, azonban a TopLine 1-es felső szett a műszaki leírásban szereplő egyéb (STB 11-es, STB 12-es, vagy STB 15-ös) Hettich alsó megvezetések bármelyikével kombinálható.
Rendszerjellemzők:
• 1 – 3 szárnyú szekrény felső vezetéssel, közézáródó ajtó
• állítható magasság ±2 mm, vagy kiegészítve a 23994-es csavarral + 8 mm-ig
• csillapítással, vagy végütközővel
• teherbírás 50 kg, vagy 75 kg
Rendelhető katalógus alapján 2-4 hetes szállítási idővel 6 méteres felső vezetősín és 3 ajtós szettek is!
Szárny specifikációk:
• szélesség: 500 – 2000 mm
• magasság: max. 2500 mm
• ajtólap max. súly: 50 vagy 75 kg
• ajtólap vastagság: 16 – 19 mm
